一．叶绿素传感器工作道理

在线叶绿素传感器是一种专门用来检测叶绿素含量的设备，，它的工作道理基于叶绿素的荧光个性和吸光个性。

在天然光或特定波长的光源照射下，，叶绿素会吸收光能并发出荧光。这种荧光的强度与叶绿素的含量成正比，，因而能够通过检测荧光的强度来估计叶绿素的含量。

在线叶绿素传感器的利益是能够实时、急剧、无损地丈量叶绿素含量，，可用于河道、湖泊、池塘、海洋调查、养殖业、饮用水源、藻类和浮游植物情况的钻研、调查和监测。

二．叶绿素传感器技术参数

三．叶绿素传感器尺寸/装置

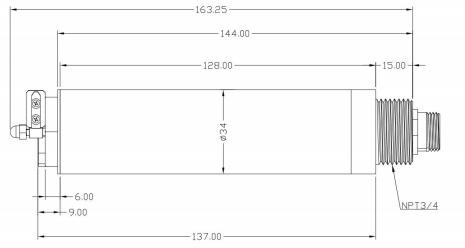

1.尺寸图

2.接线图

线缆为4芯屏蔽线：：：

红色线—电源线(12～24V)玄色线—地线(GND)

绿色线—485B黄色线—485A

3.装置

1）现场可凭据现实情况，，选择6分（3/4 NPT）螺纹固定装置或

装置配件支架装置，，或其他可将传感器固定的装置方式。

2）装置优选固定式装置，，不容拖链式装置。

3）装置时要充分思考水流，，液位变动，，确保水流可横穿光路，，传感器在水下10cm或更深处。

4）装置距离要求：：：与侧壁维持3cm以上，，与底部维持10cm以上。

四．叶绿素传感器守护和保养

1.守护日程

守护项目守护功夫备注

洗濯传感器0.5～3天（无刷）4～8周（有刷）

传感器查抄6个月

更换O型圈1～2年

2.保养步骤

1）传感器外理论查抄，，用净水冲刷传感器的外理论，，若是仍有污垢残留，，请用湿润的软布进行擦拭，，对于一些固执的污垢，，能够在水中参与一些家用洗涤液来洗濯。

2）传感器线缆查抄，，查抄线缆外皮是否存在断裂，，正常工作时线缆不应紧绷。

3）丈量窗口查抄，，查抄是否有脏污，，用无尘布进行擦拭。

4）传感器校准可通过上位机软件校准，，也能够通过自已通过

RS-485发送MODBUS指令自行校准。

3.传感器校准

3.1零点校准

用棕色烧杯量取适量蒸馏水，，将传感器垂直放在溶液中，，传感器前端离烧杯底部至少10cm，，3～5分钟待数值不变后进行零点校准。

3.2斜率校准

将传感器搁置于尺度溶液中，，传感器前端离烧杯底部至少10cm，，3～5分钟待数值不变后进行斜率校准。
