一、、墒情自动采集站产品简介

管式泥土监测站是用于监测泥土剖面温度、、泥土剖面湿度、、泥土剖面电导率的在线监测设备，集泥土温度、、水分、、电导率可宽泛利用于智慧大棚、、智慧果园、、智慧灌溉等农业工程领域。。

二、、墒情自动采集站产品参数

太阳能板功率：8W

太阳能板尺度工作电压：DC5V

内置锂电池容量：5000mAh

传感器启动功夫：60S

传感器供电电压：DC12V

传感器供电电流：22mA

传感器功耗：0.26W

通讯方式：485 Modbus RTU和谈

丈量参数：可同时丈量6层(10层以下可定制层数)

丈量道理：通过丈量泥土介电常数成立数学模型，设计螺旋式丈量电极丈量泥土体积含水率数据。。

三、、墒情自动采集站优势与特点

★单个泥土管式传感器能够同时丈量多个深度的泥土参数，监测深度可定制(小于1M)。。

★传感器选取低功耗设计，功耗低至0.26W，合用于野外持久无人监测。。

★传感器每层都能够独立丈量温度、、湿度、、电导率参数。。

★传感器外壳选取进口PC材质，强度高、、耐侵蚀、、对环境无传染。。

★传感器防水等级达到IP67，应对持久室外监测。。

★传感器丈量肯定区域内的均匀湿度，添补了单点丈量拥有局限性的问题。。

★传感器选取自主设计的螺旋式丈量电极，改善传感器与泥土之间的接触，尽量预防空气间隙造成的丈量误差。。

四、、墒情自动采集站使用当苦衷项

a.传感器使用应严格依照装置使用注明书进行。。

b.多个传感器同时工作时，必须距离3米以上距离。。

c.传感器丈量道理限度，传感器丈量地为中心半径3米领域内不应有电磁线缆和强磁辐射滋扰，预防造成传感器丈量的巨大误差和败坏。。

d.传感器的装置环境应该切合传感器的丈量领域，预防超量程等不规范行为。。

e.传感器装置应避开强酸强碱、、重油污重金属环境进行。。

f.传感器为泥土丈量传感器，不容使用本传感器对其他物质进行丈量。。

g.传感器装置环境不能有强振动。。

h.传感器不能有过强外力作用。。

i.不容拆卸，私下拆卸视为不合规行为，后续将不再提供任何服务行为。。

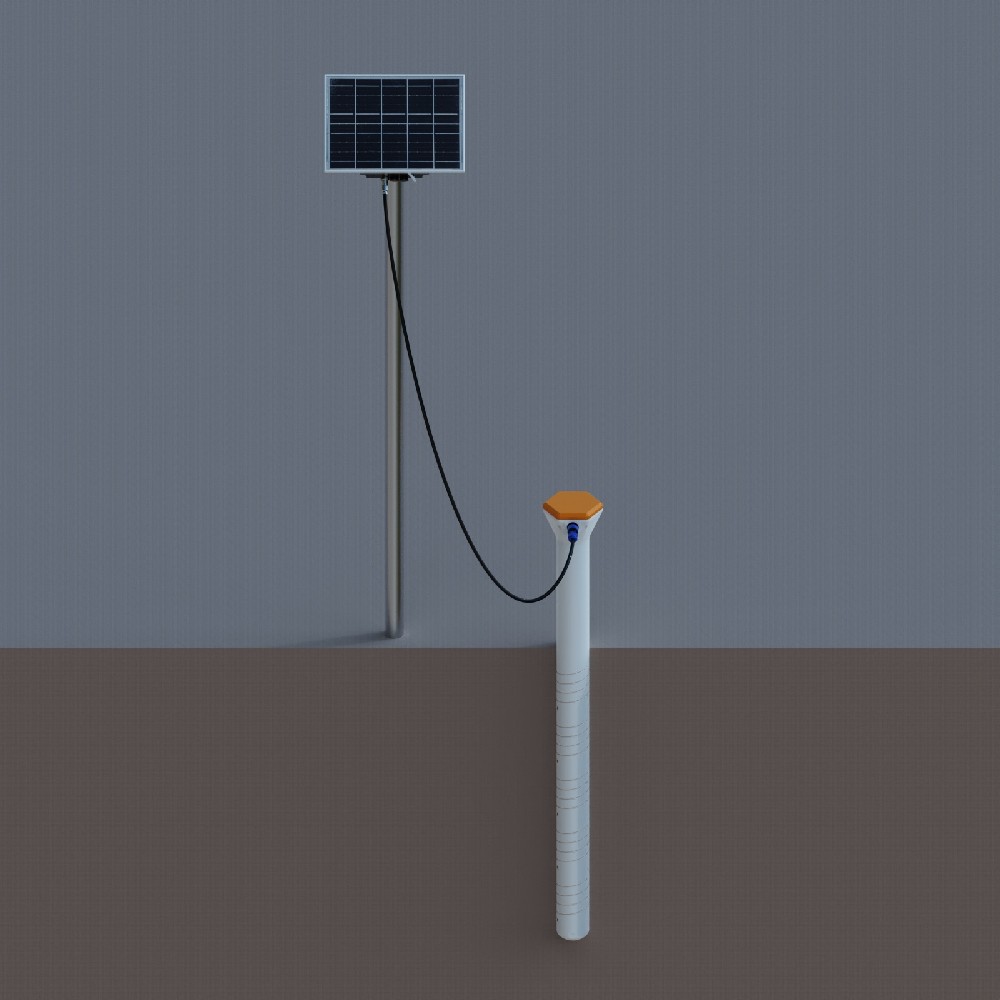

五、、墒情自动采集站结构图

装置步骤

钻孔法：

1. 取土钻钻头、、手柄、、支杆，实现后将取土钻竖直于地面，双手紧握手柄顺时针下压慢速动弹。。(把稳：不要太使劲，务必慢速多转几圈，预防钻头跑偏至孔洞打歪)

2. 将取土钻从孔洞中取出，放到盆子里，用工具把钻出的土网络到盆子里以用来和泥浆。。(把稳：第一钻土由于杂质过多，不做网络)

3. 反复持续上述打孔、、取土，并在此过程中尝试性地将传感器轻放入孔洞中(请勿将设备使劲触底)，以测试孔洞的深度是否相宜;若有卡顿，则使用取土钻修改，保障传感器放入、、取出都比力顺畅;直到孔深与传感器所标识的装置地位齐平(零刻度线)，打孔实现。。

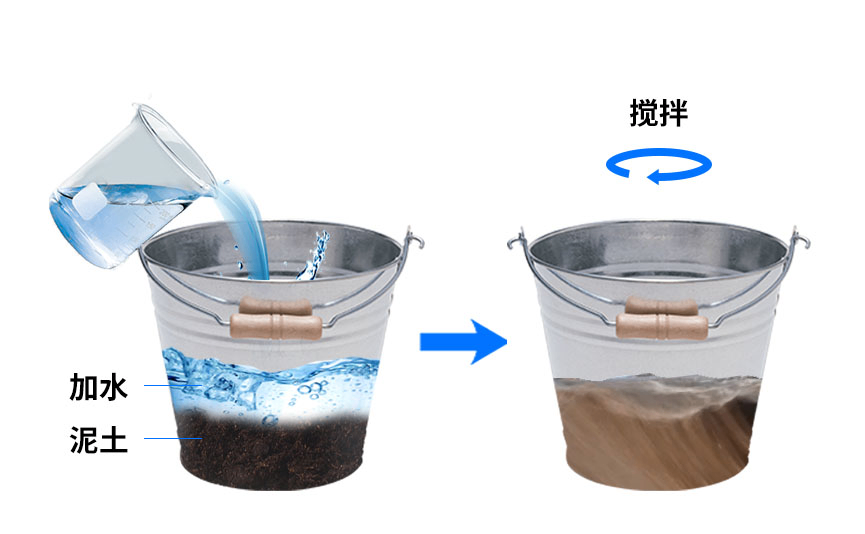

4. 挑出盆中泥土杂质，石子、、根、、不容易溶化的土块等。。将泥土搓细，以便和泥浆。。

5. 倒入适量水，充分搅拌至粘稠状;壤土泥浆通常不能稠于“芝麻酱”状。。

?

6. 将泥浆慢慢倒入孔洞，或许到孔洞1/2的地位;可凭据现实情况酌情增减。。

7.将传感器慢慢放入孔洞中，顺时针动弹并下压，速度过快可能会导致气泡不能被齐全排出。。(把稳：再动弹下压的过程中不成以上拔传感器，预防气体再次吸入孔中)

8.当传感器装置到正确的深度后，设备周围会溢出一些泥浆，灌浆实现;此时传感器装置深度与洞口齐平。。(把稳：将传感器周围3CM以外有余的泥浆断根，预防结块影响水分下渗)

安葬法：使用镐子挖一个埋传感器的深坑，和泥浆将传感器安葬，处置细节参照钻孔法。。
